一、用途

LZZBJ9-10（A、B、C）注绝缘支柱式电流互感器，供额定频率为50Hz，额定电压为10kV的电力系统中作电流，电能测量和继电保护之用。

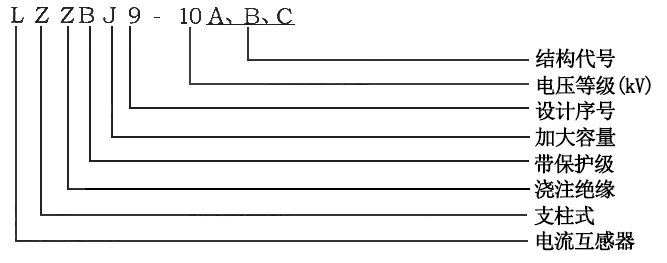

二、型号含义

三、使用条件

（1）安装场所：户内、适宜于任何位置，任意方向安装。

（2）环境温度：-5℃-40℃

（3）海拔：a、高湿、凝露、污秽条件不超过3000m；

                   b、高海拔。污秽条件不超过4000m；

（4）室内的环境温度：在室温条件下，最大相对温度为100%；

（5）凝露：周围空气温度和压力剧变时，在产品外表面出现水膜或凝结水珠。

（6）污秽等级为III级，爬电比距＞25mm/Kv

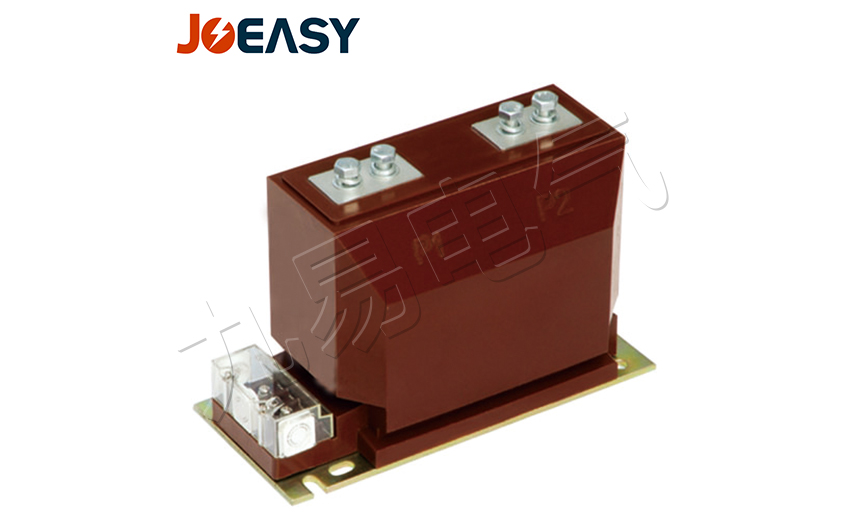

四、结构

本型互感器为支柱式全封闭结构，环氧体表面采用不喷涂先进工艺。特心采用优质导磁材料制成。

五、技术参数

1.产品性能符合IEC标准和GB1208-2006《电流互感器》；

2.额定绝缘水平：12/42/75kV

3.额定频率为：50Hz

4.额定二次电流为：5A

5.局部放电水平：符合GB5583-85标准其局部放电不得大于20pc。

六、使用与维护

1.安装使用前应检查产品绝缘及接地螺栓接地是否良好。

2.产品的任何一个二次绕组均不允许开路，所连接的仪表回路中要经常检查每个连接点是否有送开现象，否则将在二次回路中产品高压危机人身和设备安全，如果其一个二次绕组暂时不用则应将亮相出现端子短接。

3.产品应经常保持清洁，定期将产品从线路中隔离，拭去其上的灰尘和其它杂物，如发现环氧树脂浇主体有裂缝时应即着手做绝缘试验，并彻底检查产品内部有无故障发生，及时加以处理。

4.产品经长期停用或储藏，欲再度使用时必须检查绝缘是否良好，不符合要求的不能使用。
