一、用途

JDZ10-6、10型电压互感器（以下简称“互感器”），适用于额定频率为50Hz，额定电压为6、10kV的电力系统中作电气测量和电气保护用。

二、使用条件

1 环境温度：最高温度+40°C，日平均气温，不超过+30°C，最低气温-5°C

2 海拔：不超过1000m

3 大气条件：大气中无严重影响互感器绝缘性能的污秽及浸蚀性和爆炸性介质。

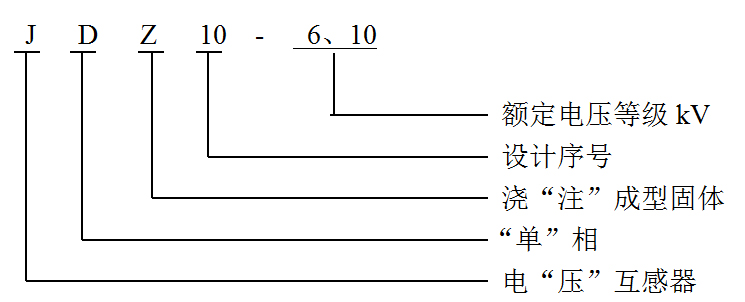

三、型号含义

四、结构简介

 本型电压互感器为户内环氧树脂浇注全封闭结 构，互感器的主要组成部分有铁心一次绕组和二次绕组，且全部包封在环氧树脂浇注体内，其电气性能稳定，防潮、防水、防污性能好。

五、额定值和性能要求

1 额定值

1.1设备最高电压：12kV

1.2额定频率：50Hz

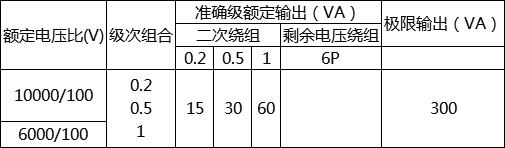

1.3额定电压比，额定输出及相应的准确级，极限输出。

1.4额定电压因数及额定时间

额定电压因数为1.2，额定时间为连续；

六、安装、使用、维护与保管

1 安装前检查

检查项目一般包括：

1.1产品型号规格是否与订货合同相符； 1.2随机文件是否齐全；

1.3产品在运输过程中外表是否损坏；

1.4电气性能试验

a.组间及对地绝缘电阻测量；b.绕组短时工频耐压试验；

c.绕组对地的短时工频耐压试验；e.放电量测量；f.误差试验；

2安装和使用

2.1安装基座应保持平整，相间应保证电气间隔，基座与产品安装底板用紧固件紧固，且不得松动。

2.2一次出线端子和二次出线端子的接线必须牢固可靠，二次出线端子不准短路并可靠接地。

2.3为保证可靠运行，安装底板必须可靠接地。

2.4产品经用户检查验收及安装，在符合供电或配电交接条件下，即可投入正常运行。

3维护

由于产品结构简单，因此使用过程中需经常维护，仅在设备定期维护保养时，清除其表面的灰尘；并进行预防性试验；如绝缘电阻测量，局部放电测量和误差性能试验等。

4保管

产品储存条件应符合第二条要求。

5在用户遵守保管、安装及使用规则的条件下，从安装使用之日起12个用内，但必须是在制造厂发货日期起18个月产品因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户更换、修理产品或零件。
