一、用途

JDZW-35型电压互感器为全封闭户外环氧树脂浇注结构，适用于额定频率为50—60Hz，额定电压为35kV及以下的电力系统中，作电能计量、电压监控和继电保护之用。

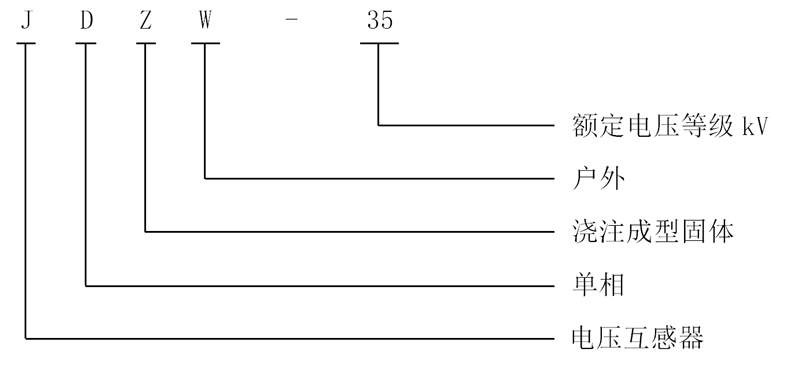

二、型号含义

三、使用条件

1、设备种类为户外；

2、环境温度为-30°C—+50°C；

3、海拔高度：≥1000m；

4、温度：相对湿度：80%；

四、技术数据

五、安装、使用、维护与保管

1 安装前检查

检查项目一般包括：产品型号规格是否与订货合同相符； 1.2随机文件是否齐全；

产品在运输过程中外表是否损坏；电气性能试验

a.组间及对地绝缘电阻测量；b.绕组短时工频耐压试验；

c.绕组对地的短时工频耐压试验；e.放电量测量；f.误差试验；

2安装和使用：安装基座应保持平整，相间应保证电气间隔，基座与产品安装底板用紧固件紧固，且不得松动；一次出线端子和二次出线端子的接线必须牢固可靠，二次出线端子不准短路并可靠接地；为保证可靠运行，安装底板必须可靠接地；产品经用户检查验收及安装，在符合供电或配电交接条件下，即可投入正常运行。

3维护：由于产品结构简单，因此使用过程中需经常维护，仅在设备定期维护保养时，清除其表面的灰尘；并进行预防性试验；如绝缘电阻测量，局部放电测量和误差性能试验等。

4保管：产品储存条件应符合第二条要求。

5在用户遵守保管、安装及使用规则的条件下，从安装使用之日起12个用内，但必须是在制造厂发货日期起18个月产品因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户更换、修理产品或零件。

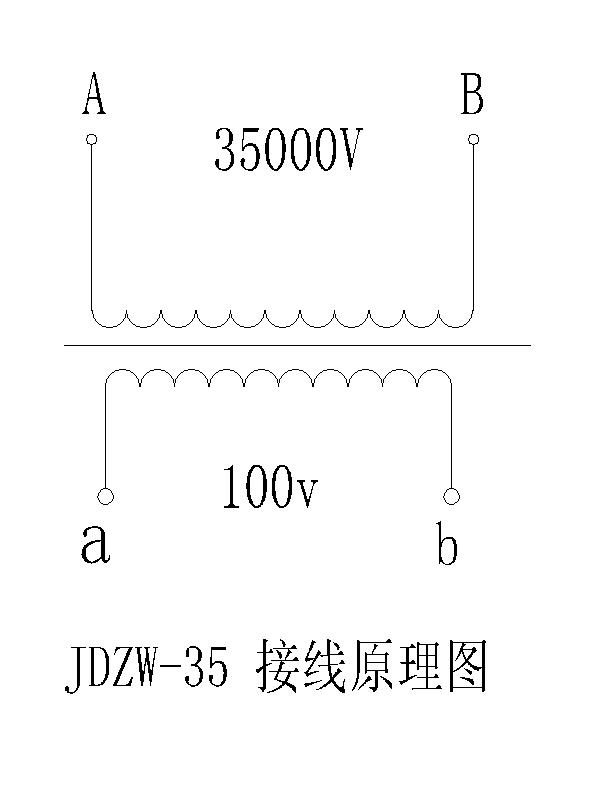

六、产品接线图：

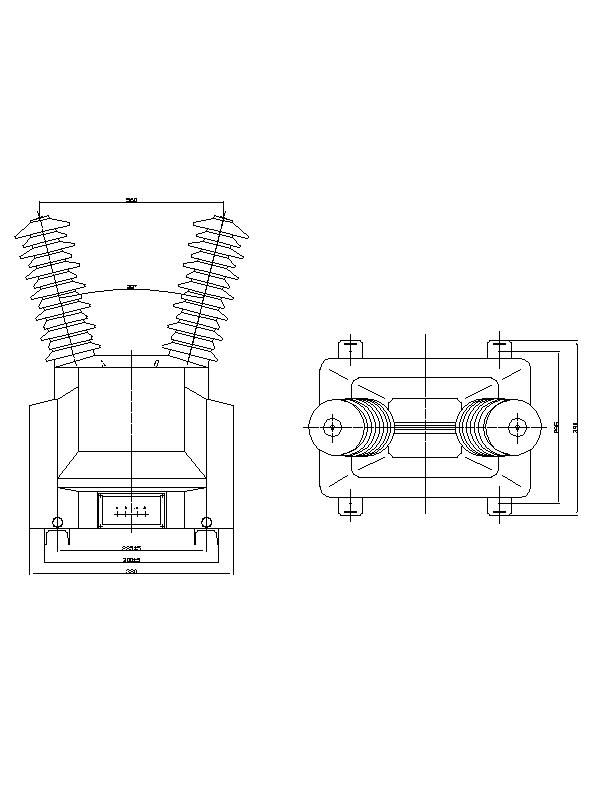

七、 外形尺寸：
