一、用途

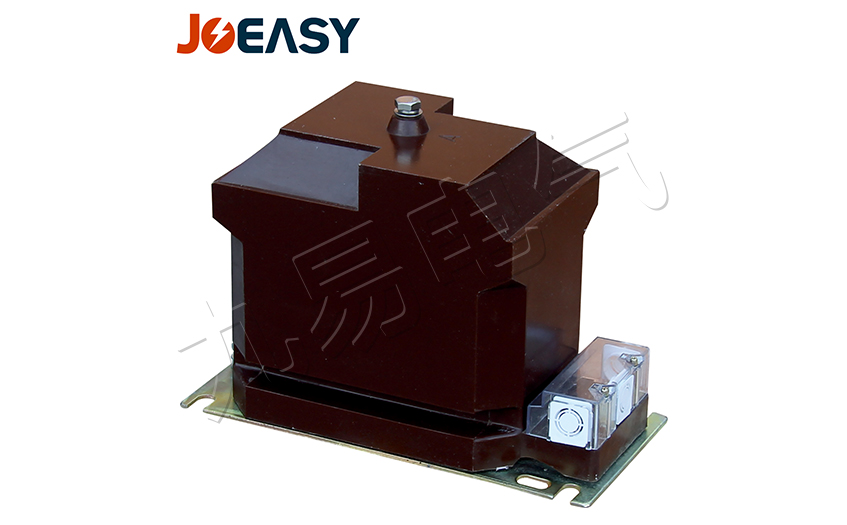

JDZX10-6、10（REL-6、10）型互感器为环氧树脂浇注全封闭式结构，适用于额定频率50Hz-60Hz，额定电压为10kV的电力线路中连接在相与地间作电压、电能测量和继电保护之用；本产品体积小，重量轻，可以任何方向安装。

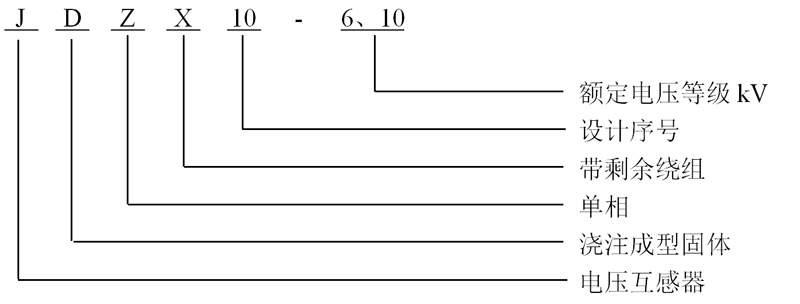

二、型号含义

三、使用条件

1、设备种类为户内；

2、环境温度为-5℃-+40℃；

3、海拔高度不超过1000m；

4、大气中无严重影响互感器绝缘性能的污染及浸蚀和爆炸性介质。

四、结构

本型电压互感器为户内环氧树脂浇注全封闭结构，互感器的主要组成部分有铁心，一

次绕组和二次绕组，且全部包封在环氧树脂浇注体内。其电气性能稳定，防潮，防水，防污性能好。

五、额定值和性能要求

1、设备最高电压12kV

2、额定频率为50-60Hz

3、额定电压，额定输出及相京戏的准确级，极限输出如下：

注：

1、除极限负荷的功率因数为0.8（滞后）-1.0，其余负荷的功率因数为0.8（滞后）；

2、每台互感器仅保证表1中一个额定输出时的准确级，用户订货时需明确额定输出及准确级；

3、额定电压因数及额定时间：额定电压因数为1.2，额定时间为连续；

4、绝缘耐热等级：E级；

5、绝缘要求：绝缘电阻要求：在室温下，一次绕组对二次绕组对地不小于100MΩ(2500V兆欧表)，二次绕组对地不小于30MΩ，（1000V兆欧表）；

额定绝缘水平：12/42/75kV；

感应耐压：此互感器的感应耐压为20kV，试验频率为150Hz，历时40S。

二次绕组对地均为3kV;

一次绕组雷电冲击全波耐受电压及截波耐受电压为75kV，正负极性各3次。

6、互感器的局部放电水平应符GB5583-85，《互感器局部放电测量》的规定，其放电量不大于20PC；

7、温升限值：在1.2倍额定电压，额定频率，二次绕组接线有相应于极限输出的负荷

时，互感器绕组的温升超过75K；

8、短路承受能力：当互感器在额定电压励磁时，应承受1S外部短路的机械效应和热效应耐用无损伤。

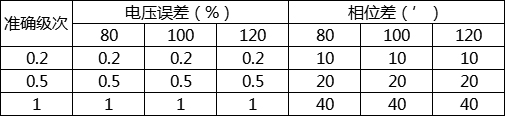

9、误差限值如下表：

五、安装、使用、维护与保管

 1 安装前检查

检查项目一般包括：产品型号规格是否与订货合同相符； 1.2随机文件是否齐全；

产品在运输过程中外表是否损坏；电气性能试验

a.组间及对地绝缘电阻测量；b.绕组短时工频耐压试验；

c.绕组对地的短时工频耐压试验；e.放电量测量；f.误差试验；

2安装和使用：安装基座应保持平整，相间应保证电气间隔，基座与产品安装底板用紧固件紧固，且不得松动；一次出线端子和二次出线端子的接线必须牢固可靠，二次出线端子不准短路并可靠接地；为保证可靠运行，安装底板必须可靠接地；产品经用户检查验收及安装，在符合供电或配电交接条件下，即可投入正常运行。

3维护：由于产品结构简单，因此使用过程中需经常维护，仅在设备定期维护保养时，清除其表面的灰尘；并进行预防性试验；如绝缘电阻测量，局部放电测量和误差性能试验等。

4保管：产品储存条件应符合第二条要求。

5在用户遵守保管、安装及使用规则的条件下，从安装使用之日起12个用内，但必须是在制造厂发货日期起18个月产品因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户更换、修理产品或零件。

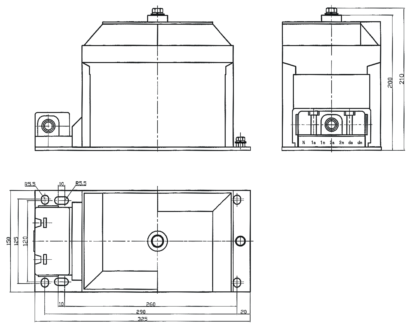

六、外形及安装尺寸
