一、概述
JDZJ-3、6、10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器，供户内频率为50Hz、3、6、10KV电流系统作电压，电能测量及继电保护用。
二、型号含义
三、技术参数
●安装场所：户内；
●环境温度：最高+40℃，最低-5℃，日平均温度不超过30℃；
●户内环境温度：在室温条件下，最大相对湿度为90%；
●海拔：不超过1000m；
●震动、颠簸：安装场所应无严重的震动和颠簸。
| 型号 | 额定电压比 | 额定二次输出 | 极限输出 | 额定绝缘水平 | 表面爬电距离 | ||||||
| 0.2S | 0.2S | 1S | 3S | 0.2/0.2 | 0.5/0.5 | 6P | |||||
| JDZ-3(Q) | （3000/√3）/（100/√3）/（100/√3） | 30 | 50 | 80 | 50 | 200 | 3.6/23/40 | 205 | |||
| JDZ-6(Q) | （6000/√3）/（100/√3）/（100/√3） | 20 | 50 | 80 | 200 | 50 | 400 | 7.2/32/60 | |||
| JDZ-10(Q) | （10000/√3）/（100/√3）/（100/√3） | 30 | 80 | 150 | 300 | 500 | 12/42/75 | 250 | |||

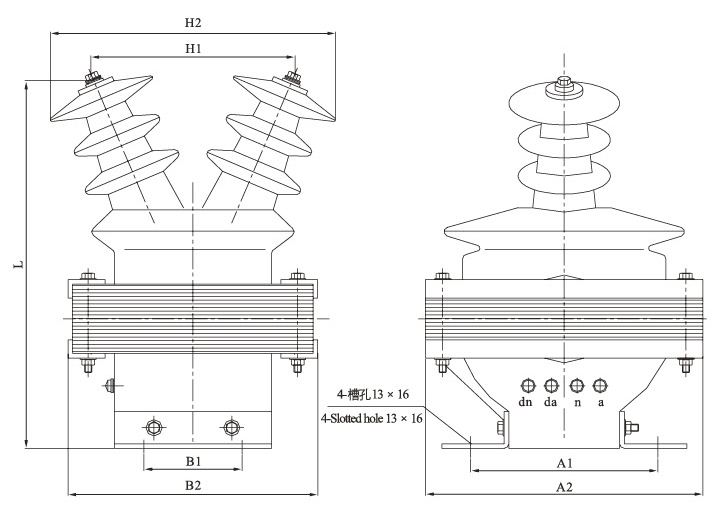

四、外形及安装尺寸
| 型号 | H1 | H2 | L | B1 | B2 | A1 | A2 |
| JDZ-10(Q) | 180 | 250 | 305 | 85 | 207 | 170 | 238 |
| JDZ-3、6(Q) | 160 | 215 | 275 | 190 | 170 | 220 |
