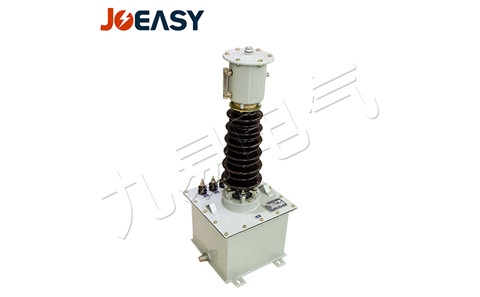

电压互感器的选用方法

文章出处：本站人气：810发表时间：2020-11-27

一、型式和接线选择

根据负载要求，如仪表、发送器和继电器，并与电压互感器型和接线相结合。
1)两种单相电压互感器VV接线方式。对电流表和继电器进行两相对相电压的访问.电压互感器的主绕组不能接地。这种接线用于中性点。
电网中的接地系统或中性点绝缘谐振接地系统。
2)三相电压互感器接线，星形接线。电压互感器“一次绕组和二次绕组在中性点处直接接地，用于仪表和继电器解读所需电压的电源。
并对电压表进行绝缘检查。如果高压侧系统的中性点是直接接地的，则可以连接相位电压表。如果高压侧系统的中性点不接地或通过阻抗接地，则不允许接入，测量相电压的表计。
3)三相三柱式"电压互感器"连接模式。用于访问相对电网中性点的线电压和相电压。该"电压互感器"通常用于中性点非接地系统或灭弧
线圈接地的网格。应注意，初级绕组的中性点不允许接地。

4)三相五柱电压互感器星形接线方式。三相五柱式电压互感器是一种三相三绕组电压互感器，在磁系统中有五个磁极。一次绕组和一次和二次绕组
直接接地在中性点的恒星，辅助二级绕组连接到零级电压回路。它用来连接测量仪表和继电器到线路电压和相位电压。
次级绕组连接到接地保护装置或继电器。

二、准确级选择

除残余电压绕组外，电压互感器应给出测量精度等级和响应的保护精度等级。
1)电压互感器的精度等级由精度等级规定的电压和负载范围内的较大允许电压误差百分比表示。本标准的准确度为0.1、0.2、0.5。
1.0, 3.0.
2)确切的保护级别"电压互感器"是在额定电压系数（5<unk;GT;额定电压）与额定电压系数（5<）对应的电压范围内，最大允许电压误差的百分比，再加上标记在字母“p”中。标准精度等级为3P和6P。
3)"497"剩余电压绕组的准确级为6P。
4)电压误差和相位差的限制。”测量用电压互感器“，保护用电压互感器”，其电压误差和相位差不应超过限值。
5)"电压互感器"准确的等级选择用于测量。准确的测量水平"电压互感器"应适应测量仪器的准确水平。
