一、概述

本型电流互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz，额定电压35KV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC185及GB12085-2006《电流互感器》标准（户内装置）。

二、正常工作条件

1、符合标准：GB1208-2006《电流互感器》；

2、安装场所为户内，运行时二次不可开路；

3、环境温度：-5℃~+40℃，日平均温度不超过35℃；

4、海拔高度不超过1000m，风压不超过700Pa；

5、环境空气相对湿度不超过90%（温度为25℃时）；

6、无严重影响互感器绝缘的气体，尘埃及其它爆炸性或浸蚀性介质；

7、安装场所无剧烈震动和颠簸；

8、安装地点不受阳光直接辐射，无雨雪侵蚀及严重的霉菌存在。

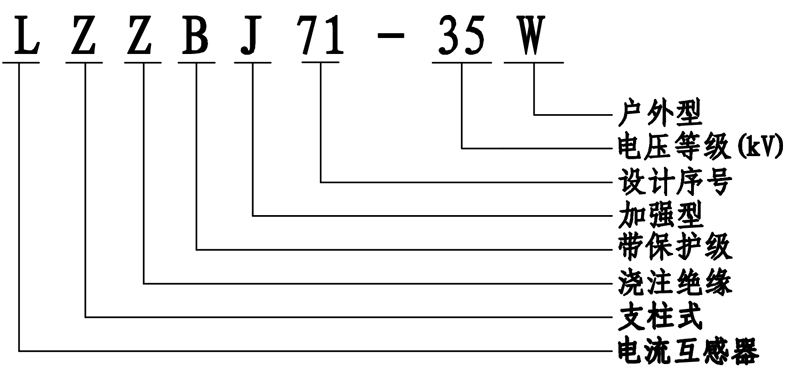

三、型号含义

四、结构特点

本型互感器为支柱式浇注绝缘（全浇注结构）且爬电比距大，具有优良的绝缘性能和防潮能力。树脂使用高质量的户外树脂，采用先进的真空浇注工艺浇注成形。使产品能在户外的环境下长期运行而不开裂。底部有安装板便于安装，接地螺母在安装板上。可用于真空断路器中做电流的变换和保护用。茶农可直接用于户外，无需加外壳等保护措施。

五、技术参数

1、符合标准：GB1208-2006《电流互感器》

2、额定绝缘水平为：40.5/95/185kV；

3、额定一次电流，准确级及相应的额定输出，额定短时热电流

4、负荷的功率因数为0.8（滞后）；

5、额定二次电流为5A或1A；

6、仪表保安系数≤10；

7、污秽等级IV级；

8、局部放电水平符合GB7354-1997《互感器局部放电测量》，其视在放电量不大于20pC。

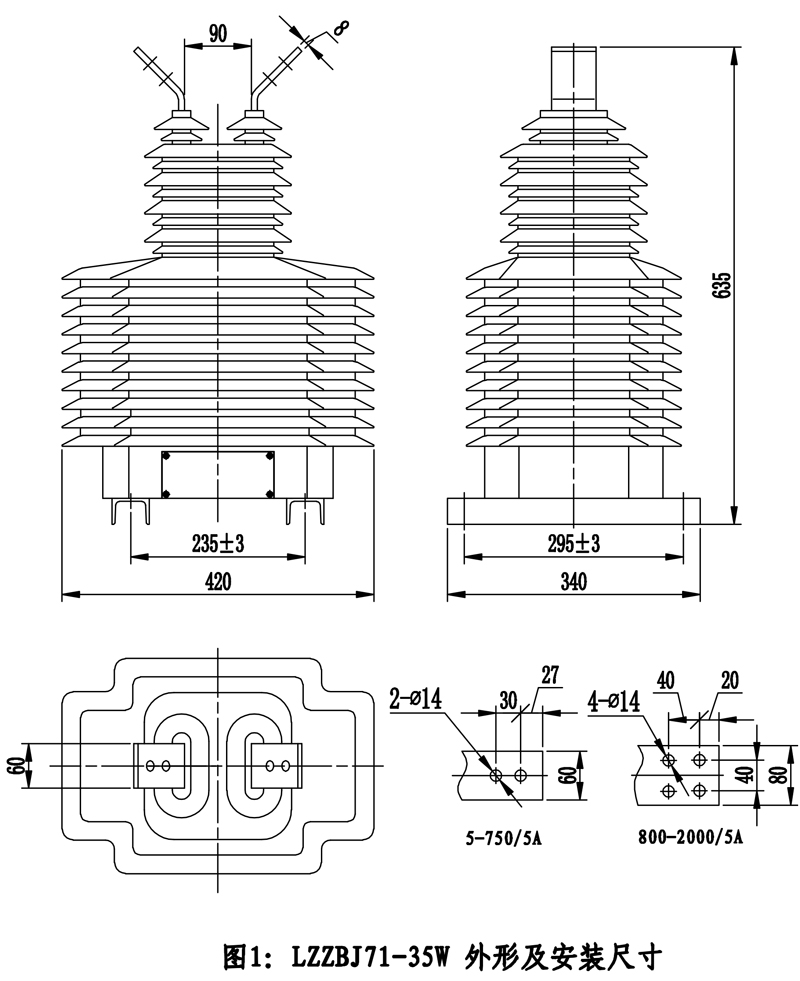

六、互感外形及安装尺寸图

七、订货须知

订货时请提供下列技术参数

1、额定短时热电流kA；

2、额定电流比；

3、准确级及其准确级组合；

4、各准确级相应的额定输出（VA）。

八、装箱单

1、本机一台；

2、使用说明书一份；

3、合格证一份；

4、保修卡一份。

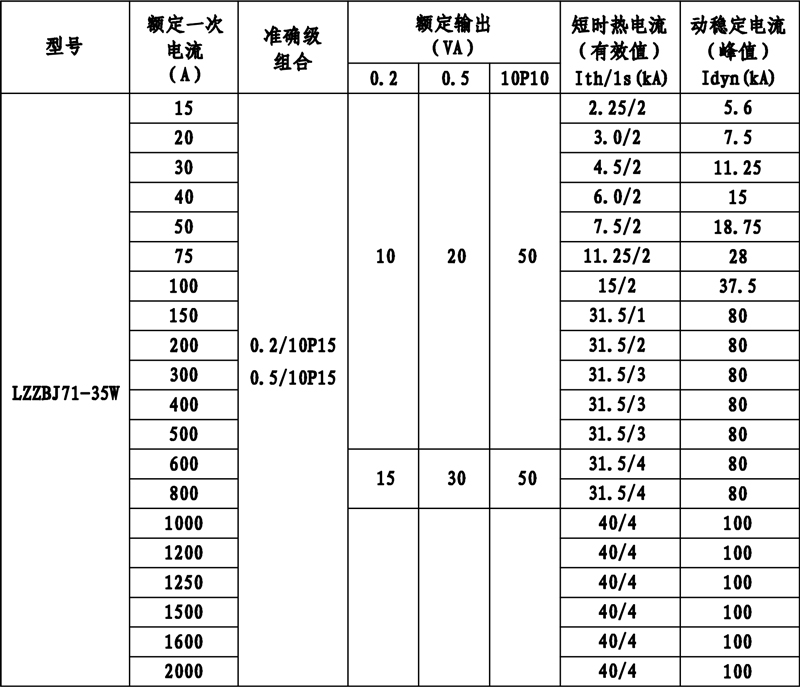

额定一次电流、额定容量及准确级
