电流互感器的铁芯结构及形态

文章出处：本站人气：1266发表时间：2019-05-26

在我国目前的电流互感器市场上，电流互感器厂家生产的类型主要以电磁式电流互感器为主。同时根据一次绕组的

方式来划分电力互感器可以被分成干式、树脂浇灌式等多种类型，不同类型的电流互感器他们之间的组成结构有着

非常

大的差异。

目前电流互感器厂家生产的电流互感器他们采用的铁芯材质都是由冷轧硅钢片、合金、微晶合金等所制，硅钢片

它既可以被用来当做保护端口的铁芯也能够被用作在测量端口的铁芯。它的使用范围十分广泛而且价格便宜。而剩

下两种的合金他们具有磁导率出色的特点，但是采购的价格颇高，大多数只被使用在需要高精良度的电流互感器当

中！

电流互感器厂家生产的电流互感器常用的铁芯形态有着叠片、环形、开口等。

    a、叠片铁芯

     由冷轧硅钢片顺着磁力线条的方向被分割成条形，再去将被分割好的条形冷轧硅钢片叠积起来，叠片铁芯大多数

情况下只被用于低于三十五千伏的小型电流互感器上面使用。

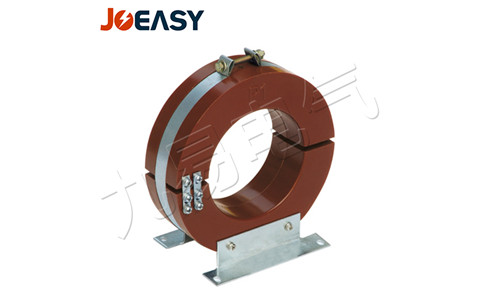

    b、开头铁芯

     电流互感器当中的开口铁芯也被叫做带气隙铁芯，这种铁芯是通过把卷铁芯在在真空条件下涂上油漆亦或者是当

环氧树脂固体化以后，再去使用切割工具把它切成两部分或者以上。在切口的地方使用不锈钢捆绑成完整的铁芯，

而开头铁芯主要是被应用在需要暂态特性的电流互感器上面。

   以上就是由电流互感器厂家给您带来的电流互感器相关资讯，如果您有采购意向
