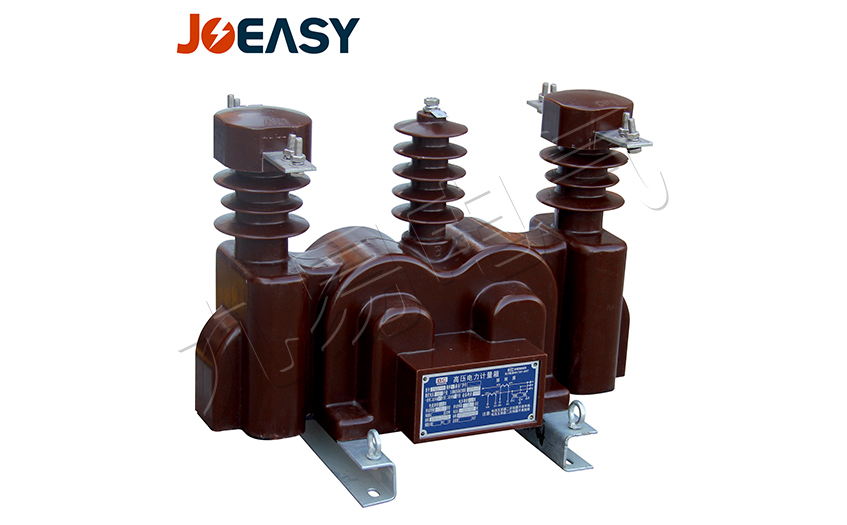

JLSZV-10W干式计量箱
- 概述 本系列计量箱是在同类产品的基础上改进而成，适用于额定频率50Hz，额定电压10kV、6kV的户外交流电力系统中做电能计量。
- 咨询热线：0577-61787771
-
一、概述
本系列计量箱是在同类产品的基础上改进而成，适用于额定频率50Hz，额定电压10kV、6kV的户外交流电力系统中做电能计量，是老式油浸产品立项的替代产品。
本系列产品由电压电流组合互感器和计算仪表箱两部分组合而成，互感器内装有两只独立的电压和电流互感器分装于A、C相，组合互感器的外侧壁装有功、无功电度表，及供试验用的联合接线盒，运行时用表箱罩住以防窃电。
JLSG-10型产品的内芯采用环氧树脂浇注、外壳采用钢桶，以避免阳光紫外线对环氧树脂浇注体的直射造成损伤。

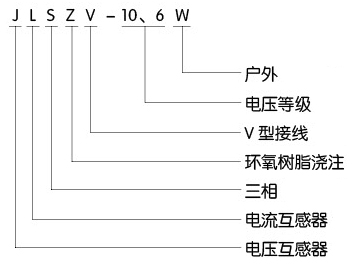

二、型号含义
三、主要技术参数
产品符合标准：GB17201-1997；
准确等级：0.2S、0.2、0.5S、0.5；
额定电压比：10000/100
额定一次电流：5~400A；
额定二次电流：5A或1A；
额定容量：电压部分：0.2级，2×15VA；电流部分：0.2S、0.2级、2×10VA;
额定短时热电流倍数：80lln/1S；
额定动稳定电流倍数：200lln；

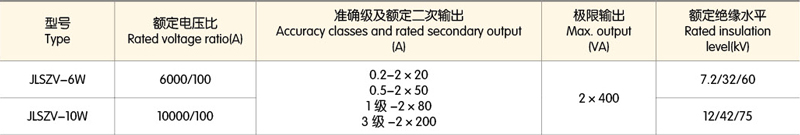

电压部分参数

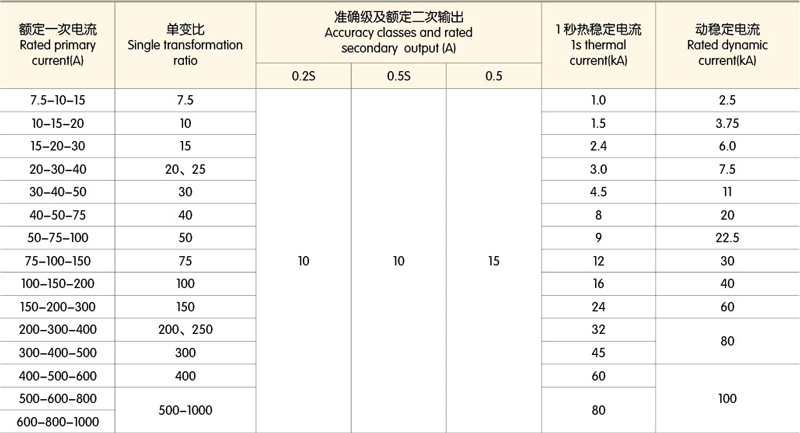

电流部分参数

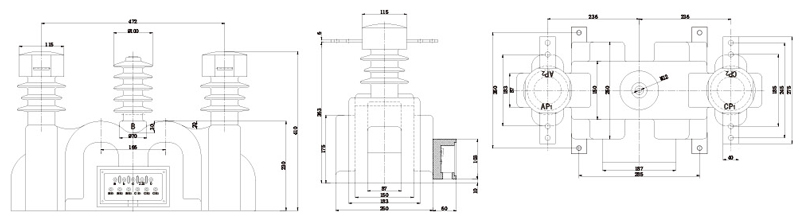

四、外形及安装尺寸
