一、概述

JDX-35型电压互感器为户外用油浸式全密封型电压互感器，适用于35千伏、额定频率为50赫兹的交流电力系统中作电压、电能测量及继电保护之用。

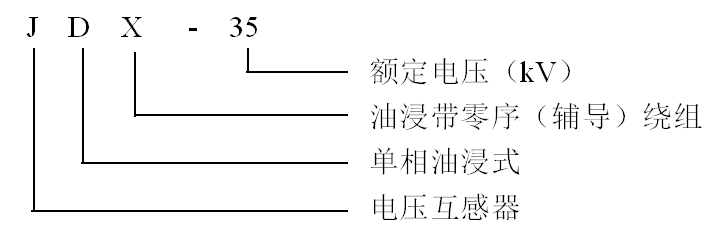

二、产品型号及含义：

三、使用条件

1 环境温度：最高气温+40℃；日平均气温不超过+30℃；最低气温-30℃。

2 海拔：不超过1000米。

3 大气条件：大气中无严重影响互感器绝缘性能的污秽及浸蚀性和爆炸性介质。

四、结构

本型互感器的铁芯由条形硅钢片叠成，为三柱芯式，在中柱上套有绕组，分三个线圈（一次、二次及剩余电压）。剩余电压线圈绕在绝缘纸筒上，外包纸板后，绕二次线圈，再外包绝缘纸板，最外面是一次线圈，一镒绕组A端出线为全绝缘，N端接地，器身起互感器的吊攀。在瓷套顶端装有储油柜。下油箱下部装有油样活门，支座上装有接地螺栓，产品为密封性较好，能有效地防上油老化。

五、技术参数

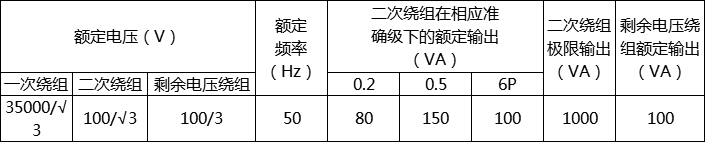

1、技术数据

注：额定输出功率因数COSΦ=0.8（滞后）。

2、在额定频率及一次电压为80%-120%。额定一次电压之间的任一电压，二次负荷25%-100%额定二次负荷之间任一数值下，互感器二次绕组的电压误差和相位差不超过表2所列要求。

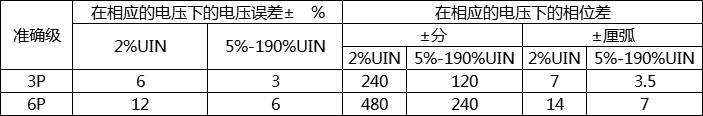

二次绕组还应在剩余电压绕组带有25%-100%额定负荷下满足3P准确级要求，电压

误差和相位差不超过表3所列限值。

3、定频率且功率因数为0.8（滞后），当负荷为25%-100%。额定负荷的任一值时，剩余电压绕组电压误差和相位差应不超过表3所列限值。

4、绝缘水平

4.1、短时工频耐受电压

a、一次绕组内、外绝缘（干式与湿式）为80kV（有效值）。

b、一次绕组接地端对地为5kV（有效值）。

c、二次绕组与剩余电压绕组之间及各绕组对地为2kV（有效值）。

4.2、额定雷电冲击耐受电压

a、标准雷电冲击全波（内、外绝缘）为185/200kV（峰值）。

b、标准雷电冲击截波为220kV（峰值）。

4.3、温升

在二交绕组接有1000VA的负荷，功率因数为0.8（滞后）至1之间的任一数值时（此时剩余电压绕组开路），一次绕组施加1.2倍额定一次电压连续进行试验，直到互感器温度达到稳定为止。其各部分的温升不超出表4所列数值。

4.4、待上述正常温升试验达到稳定状态后，立即在二次绕组接有极限输出负荷，剩余电压绕组接有额定负荷，对一次绕组施加1.9倍额定电压试验8小时，其温升不比表4所列规定值高出10K。

六、使用及维护

1 安装使用前应检查产品绝缘及接地螺丝接地是否接触良好；

2 电流互感器在运行时,必需定期进行检查,抹去产品上的尘埃,如发现环氧树脂浇注有裂缝时,应进行工频耐压试验,并检查产品内部有无故障发生，及时加以处理；

3 电流互感器在运时,二次线圈不能开路,并经常检查二次接线端子是否接触良好；

4 产品长期存放后,要再度使用时必须检查绝缘是否良好,不合格时不能使用。

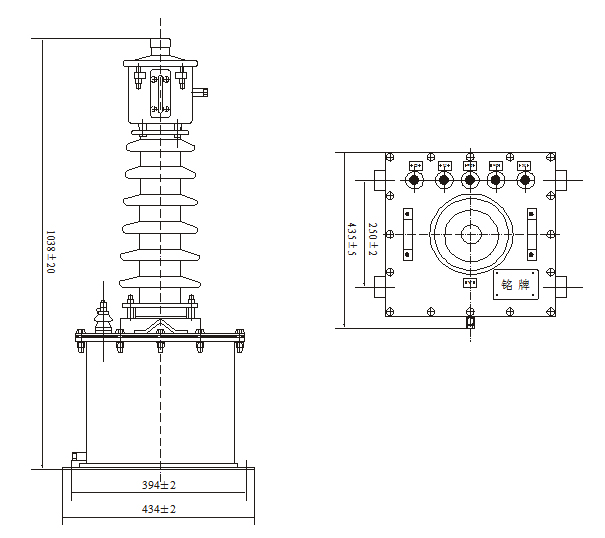

七、安装尺寸
