一.测量用电流互感器接线方法
1.普通电流互感器接线图
普通电流互感器的一次侧从P1侧进线，P2侧出现；
二次侧电流自S1端子流出经过电流表回到S2端子。需要注意这几点事项：二次侧严禁开路；二次侧S2端子原则上可靠接地。
2.穿心式电流互感器接线图
穿心式电流互感器一次侧从P1侧进线，P2侧出线；
二次测电流自S1端子流出经过电流表回到S2端子。需要注意以下这几点事项：二次侧严禁开路；二次侧S2端子上可靠接地。
二.电流互感器接线图
电流互感器接线总体分为四个接线方式：

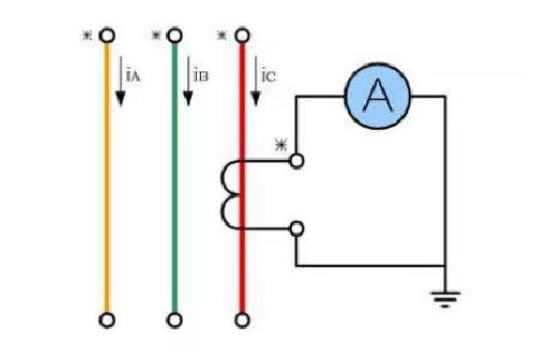

1.单台电流互感器接线图
单台电流互感器接线图只能反映单相电流的情况，因此适用于需要测量单相电流或者三相负荷平衡，通过测量一相电流的情况来可知三相的情况。

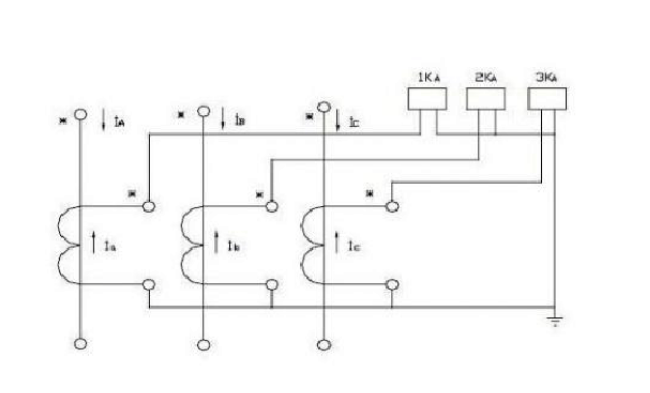

2三相完全星形接线和三角形接线形式电流互感器接线图
由于三相电流互感器能够精准的了解系统中的三相符合的变化情况，因此大多应用在变压器差动保护接线中。这种接线方式能够直接问反应线路中各种类型的相间短路，也能反应单相接地短路。
3.两相不完全星形接线形式电流互感器接线图
两相不完全星形接线图显示的接线方式在实际工作中使用的多，主要用于中性点不接地系统，以作相间短路保护之用。
4.两相差电流接线形式电流互感器接线图
特点是可节省一快电流互感器，可反应电路中的相间短路。但是缺点很明显，保护灵敏度低，目前已经很少使用。
