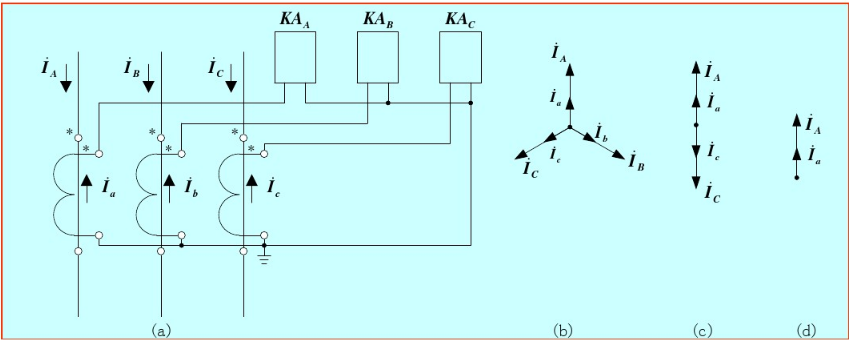

一.三相完全星形式电流互感器接线图
这种接线方式是用三台电流互感器与三只继电器对应连接的，特点在于可以反应电路中任何形式的短路故障。

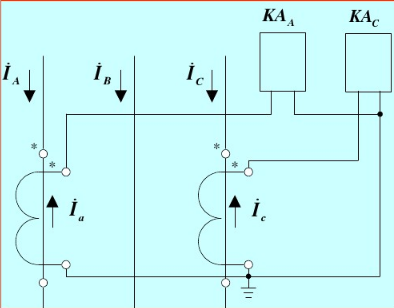

二.两相不完全星形式电流互感器接线图
这种接线方是在A、C两相装有电流互感器，分别与两只电流继续电器相连接。可以直接反应除了B相单相接地短路之外的所有故障。

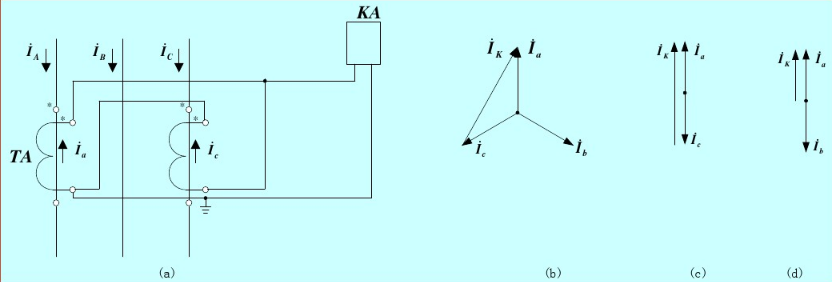

三.两相电流差式电流互感器接线图
这种接线方式主要由于两台电流互感器和一只电流继电器组成，所用保护元件少。
2.接线方式性能比较
一.从可靠性、灵敏性方面来说，三相完全星形式电流互感器接线图所采用的接线方式是很好的，而第二种两相不完全星形式电流互感器接线图的接线方式属于较好，而两相电流差式电流互感器接线图与其它两种接线方式相比较差。
二.从经济性方面来说，三相完全星形式电流互感器接线图所采用的接线方式所用的保护元件多，自然投入经济成本较大，经济性自然差，而第二种两相不完全星形式电流互感器接线图的接线方式采用两台继电器属于较好的，之后两相一继电器在经济性上是好的。
三.第一、二种电流互感器接线图的接线方式都适用于中性点接地电网，两相一继电器主要适用于10KV以下和高压电动机保护。
因此根据自己的经济条件以及可靠性等方面综合考虑，选择合适的电流互感器的接线方式。
