电流互感器工作原理及效果

文章出处：本站人气：963发表时间：2020-11-05

在供用电的路线中，电流量尺寸相差太大，从几安培到十多万安培不一。为有利于仪器设备、仪表盘的准确测量，必须变换为较为一致的电流量，另一个供用电路线上的工作电压都较为高，如立即准确测量对仪器设备、仪表盘与人全是十分风险的。因此设计构思的电流互感器就具有变流和电气设备防护的功效。

指针式电流量显示仪表绝大多数是安培级，因此电流互感器的再次电流量大部分是安培级的(如5A等)，而电子计算机的取样的数据信号通常为mAh级(0～5V、4～20mA等)。因此选用小型电流互感器(再次电流量为mAh级)做为电流互感器与电子计算机取样数据信号之问的公路桥梁，开展电流量的再次转换。

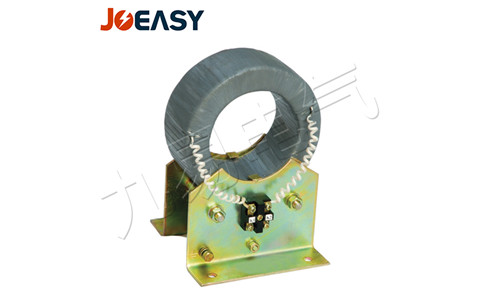

电流互感器由多次电磁线圈、再次电磁线圈、铁芯、绝缘层支撑点及小组出线接线端子等构成。电流互感器的铁芯由铁氧体磁芯叠制而成，其多次电磁线圈与主电源电路串连，且根据被测电流量I1，它在铁芯内造成交替变化磁通量，使再次电磁线圈磁感应出相对的再次电流量I2(其额定电压为5A)。如将励磁调节器耗损忽略，则I1n1=I2n2，在其中n1和n2各自为一、再次电磁线圈的线圈匝数。电流互感器的变流比K=I1/I2=n2/n1。

因为电流互感器的多次电磁线圈联接在主电源电路中，因此多次电磁线圈对地务必采用与多次路线工作电压相一致的绝缘层材料，以保证二次回路与人身安全的安全性。二次回路由电流互感器的再次电磁线圈、仪表盘及其汽车继电器的电流量电磁线圈串连构成。电流互感器大概可分成两大类，准确测量用电流互感器和维护用电流互感器。
